Podvěsné hydraulické plošiny pod karoserií vozidla
První část typů hydraulických zdvižných plošin se zabývala nejnápadnějším typem výtahu. Je to proto, že plošinu, která zakrývá zadní část vozidla, je téměř nemožné přehlédnout. Pokud se pomocná nakládací plocha používá jen zřídka nebo by neměla překážet při nakládání a vykládání na rampě, lze uvažovat o zadních zvedácích, které lze podjet nebo sklopit pod sebe. Níže se dozvíte více o jejich fungování, typických oblastech použití a modelech, které nabízí společnost Bär Cargolift:
Zasouvací plošiny s jednou sklopnou plošinou

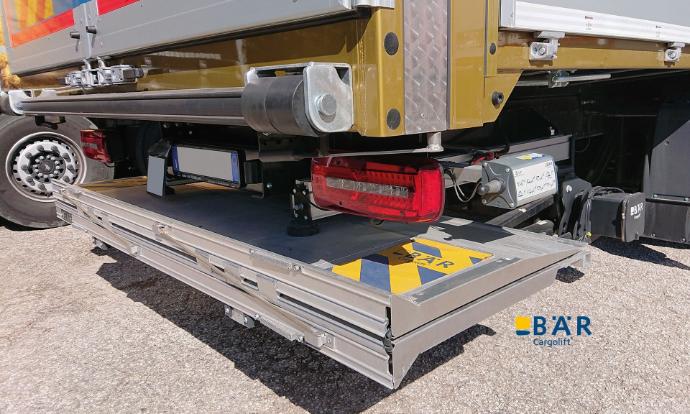

Společnost BÄR nazývá tento typ zasouvací plošiny RetFalt. Během jízdy tyto zatahovací plošiny zcela zasunuté pod karoserií vozidla. To znamená, že k nakládacím rampám se lze přiblížit, aniž by se plošina musela pohybovat. Všechny tyto plošiny Cargolift mají kolejnice - tzn. vodicí mechanismus neboli vodicí lištu - na které se hydraulicky, tj. pomocí posuvného válce, vysouvá a zasouvá sklopená plošina. Jednou se plošina sklopí ručně pomocí pružinového odlehčení.
Funkčnost

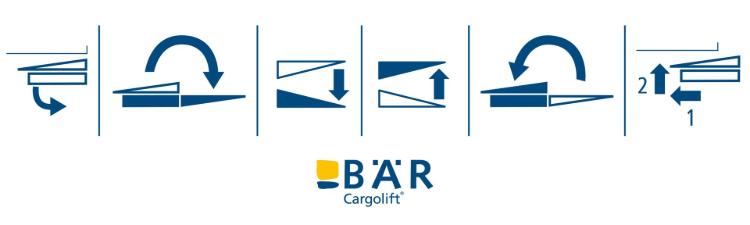

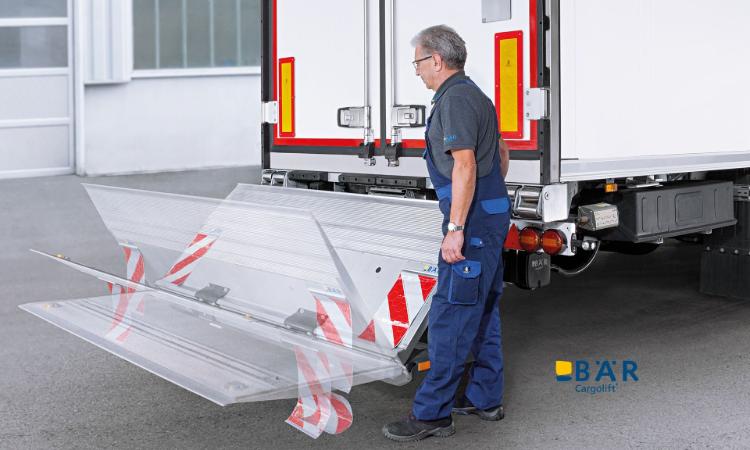

Pro obsluhu se plošinový paket hydraulicky vysunuje prostřednictvím ovládacího prvku - například ovládací jednotky Bär Control EVO. Hliníková plošina se pak rozkládá ručně. Plošina je nyní připravena k použití a plošinu lze naložit. Při zvedání a spouštění se plošina automaticky naklápí nahoru a dolů. Po naložení/vyložení se plošina ručně složí zpět a teprve poté se paket plošiny zasune - tj. složí zpět pod karoserii vozidla - a zvedne.
Pokud je v zadní části vozidla málo místa, je možné, že se plošina pro skládání musí vysunout dále než pro provoz. V tomto případě to společnost BÄR označuje jako další pracovní polohu. Konkrétně se paket plošiny vysunuje tak daleko, jak je to jen možné, a plošina se rozkládá a poté opět mírně zasouvá. Plošina se automaticky zastaví na čidle, které obsluze signalizuje správnou polohu pro použití při rozložení plošiny. Po použití platformy se plošina opět zcela vysune, složí a hydraulicky se stáhne pod vozidlo.
Oblasti použití
Zasouvací hydraulické plošiny se používají hlavně v případech, kdy plošina není vždy potřeba. Nebo v případech, kdy by zadní část vozidla neměla být zakrytá. V dálkové dopravě nebo podobných aplikacích lze nakládat nebo vykládat dílčí náklady nebo celé náklady přímo u zákazníka, kde není k dispozici rampa. Hydraulické zdvihací plošiny RetFalt Cargolift jsou také výhodné při přepravě dlouhých materiálů, které vyčnívají z ložné plochy. Totéž platí u nakládání skříňových nákladních automobilů s těžkými vysokozdvižnými vozíky zezadu, kdy plošina zůstává chráněna pod karoserií vozidla v přepravní poloze.
Společnost BÄR rozlišuje hydraulické zdvihací plošiny RetFalt Cargolift s jednosklopnou plošinou podle přepravního vozidla.
» Přístupné hydraulické zdvihací plošiny pro montáž na nákladní vozidla
Hydraulické zdvihací plošiny RetFalt Cargolift pro montáž na nákladní automobily:
- BC 1500 R21
- BC 1500 R4U
- BC 2000 R41
- BC 2000 R4U
- BC 2500 R41
- BC 3000 R41
» Přístupné hydraulické zdvihací plošiny pro montáž na návěsy
Skupina výrobků RetFalt zahrnuje následující hydraulická zdvihací plošiny Cargolift pro montáž na návěsy:
- BC 2000 R2T
- BC 2000 R4C
- BC 2000 R4K
- BC 2000 R4T
- BC 2500 R4C
- BC 2500 R4K
- BC 2500 R4T
Zajímá vás, co tato zkratka znamená? Stručně řečeno:
BC znamená „Bär Cargolift“, následuje nosnost (např. 2000 kg), R znamená RetFalt (lze pod něj vjet s plošinou jednoduše sklopenou rukou), 4 označuje čtyři válce, písmeno za ním označuje zvláštní technickou vlastnost. Více informací najdete v článku o typovém kódu Bär Cargolift.
Zasouvací hydraulické zdvihací plošiny s dvousklopnou plošinou

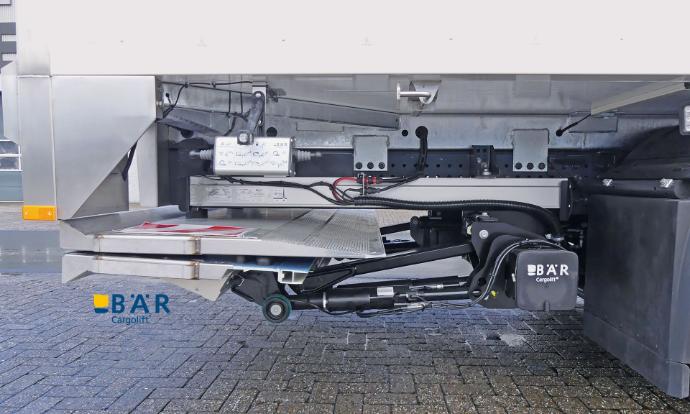

Stejně jako skupina výrobků RetFalt jsou i skupina výrobků plošin Ret/HydFalt během jízdy umístěny pod vozidlem. Sklopená plošina se vysouvá horizontálně pomocí posuvného válce a vodicí lišty. Platforma těchto plošin se sklápí dvakrát - buď ručně (BÄR ji pak označuje jako RetFalt), nebo hydraulicky pomocí řídicí jednotky. Společnost BÄR označuje hydraulické skládací plošiny jako HydFalt.
V porovnání s plošinami RetFalt Cargolift s jednou sklopnou plošinou jsou plošiny Ret/HydFalt Cargolift kompaktnější. V důsledku toho vyžadují menší převis, tj. volný prostor v zadní části vozidla. Dvojité skládání plošiny zároveň znamená další pracovní kroky.
Funkčnost

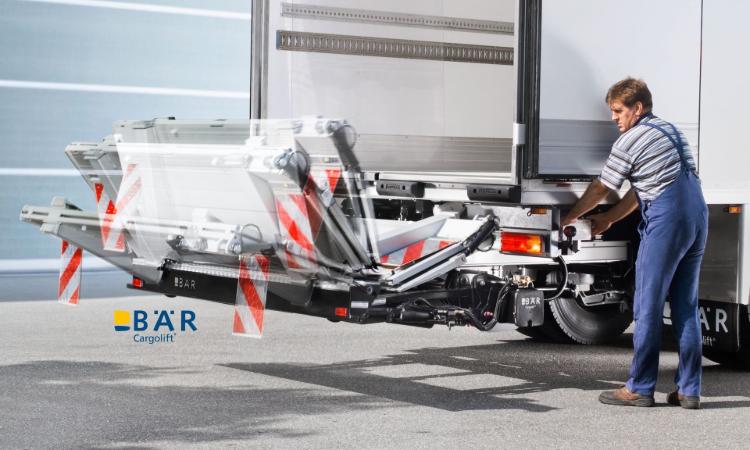

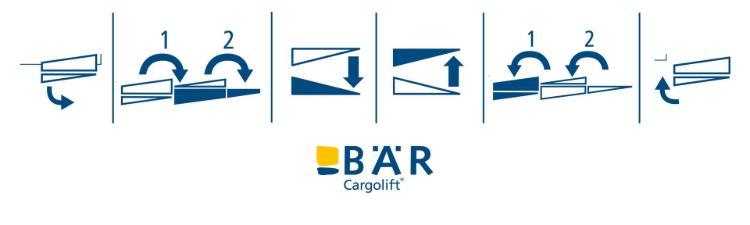

Stejně jako u RetFaltu je balíček plošin Ret/HydFalt Cargolifts hydraulicky rozšířen prostřednictvím ovládacího prvku - například ovládací jednotky Bär Control EVO. Následně se plošina rozkládá ve dvou krocích, a to buď ručně pomocí pružinové podpory (RetFalt), nebo hydraulicky (HydFalt). V závislosti na přídavném zařízení může být nutné vrátit rozloženou plošinu do pracovní polohy - tj. blíže k vozidlu, aby bylo možné dosáhnout na ložnou plochu (další pracovní poloha - viz výše funkce RetFalt).
Ovládací prvek lze použít ke zvednutí rozložené plošiny na ložnou plochu nebo k jejímu spuštění na vozovku. Na zemi se plošina automaticky naklápí nahoru a dolů. Po naložení/vyložení se plošina zcela roztáhne, poté se složí - ručně (RetFalt) nebo hydraulicky (HydFalt) - a teprve poté se paket plošiny stáhne pod karoserii vozidla a automaticky se zvedne. Tím se Cargolift zpevní v pojízdné poloze.
Oblasti použití

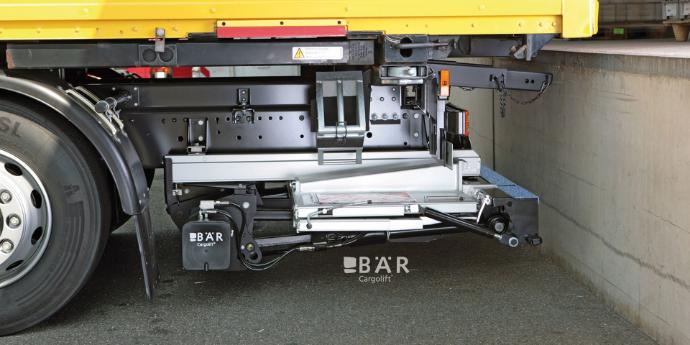

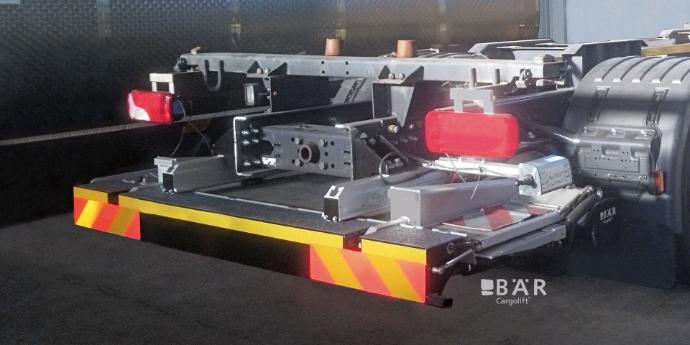

Hydraulická zdvihací plošina Ret/HydFalt Cargolift s dvojitou skládací plošinou jsou kompaktnější na upepvnění. Tyto nákladní hydraulické zdvihací plošiny lze proto používat i s krátkým převisem nástavby. Lze je také připojit k výměnným systémům BDF. Inteligentní řídicí systém a přídavné senzory ve vodicí liště usnadňují přístup k různým výměnným nástavbám v souladu s normou EN 284. Kromě toho dva dorazové prvky podpěrného ramene a sklopný most umožňují bezpečné nakládání a vykládání nákladu při měnící se délce nástavby.
Skupina výrobků Ret/HydFalt zahrnuje následující plošiny Cargolift:
- BC 1500 R42 s dvojitou ručně skládanou plošinou
- BC 2000 R42 s dvojitou ručně skládanou plošinou
- BC 1500 H42 s dvojitou hydraulicky sklopnou plošinou
- BC 2000 H42 s dvojitou hydraulicky sklopnou plošinou
Co říká název výrobku? Stručně řečeno:
BC znamená „Bär Cargolift“, následuje nosnost (např. 2000 kg), R znamená RetFalt (lze pod něj vjet s ručně skládanou plošinou), zatímco H znamená HydFalt (lze pod něj vjet s hydraulicky skládanou plošinou), 4 označuje čtyři válce, následující 2 znamená dvojité skládání plošiny. Další informace naleznete v článku o typovém kódu Bär Cargolift.
Skládací nakládací plošiny

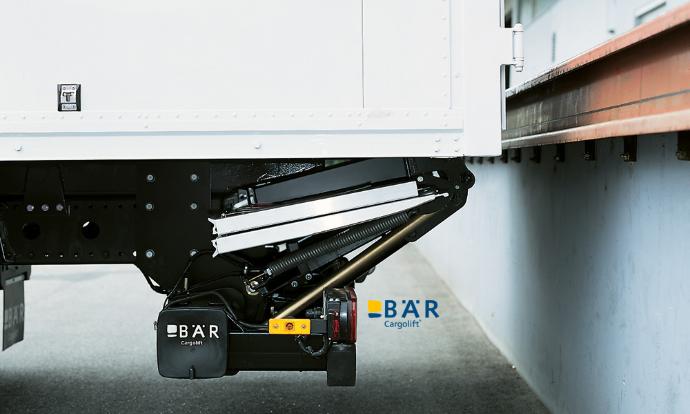

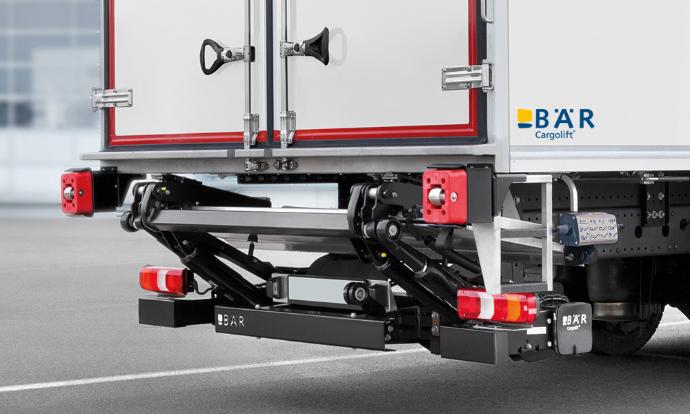

V poloze řidiče je hliníková plošina Bär Cargolift Falt umístěna šikmo pod podlahou nástavby. Při použití se plošina dvakrát ručně sklopí pomocí pružinové podpěry. Tyto hydraulická zdvihací plošinay se používají v případech, kdy je pomoc při nakládání potřebná jen zřídka.
Funkčnost

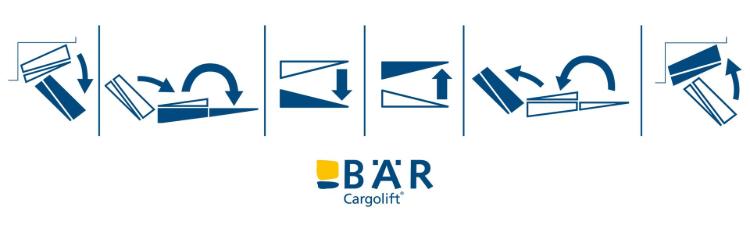

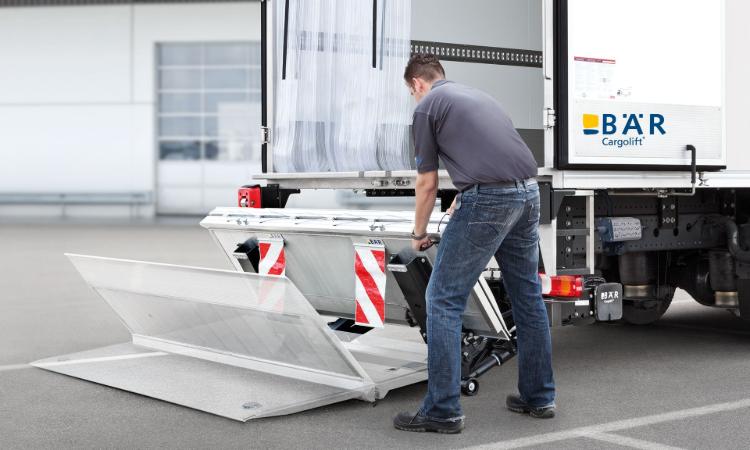

Při používání se plošina nejprve spustí pomocí ovládacího prvku - například ovládací jednotky Bär Control EVO. Následně se plošina dvakrát rozloží. Plošina je nyní připravena k použití. Během zvedání a spouštění se plošina při kontaktu se zemí automaticky naklání nahoru a dolů. Po naložení/vyložení se obě části plošiny opět ručně složí. Složená plošina se pak pomocí řídicí jednotky zvedne do jízdní polohy.
Oblasti použití
Skládací nákladní hydraulická zdvihací plošina se používají v případech, kdy je pomoc při nakládání potřebná jen zřídka. Jsou k dispozici ve dvou verzích: Pokud má být sklon plošiny nastavitelný ve všech výškových úrovních, nabízí verze F4 tzv. vyrovnávání sklonu pomocí dvou sklonových válců.
Společnost BÄR nabízí ve skupině skládacích plošin tyto produkty:
- BC 1000 F2
- BC 1000 F4
- BC 1500 F2
- BC 1500 F4
- BC 2000 F2
- BC 2000 F4
Co znamená název produktu? Stručně řečeno:
BC znamená „Bär Cargolift“, následuje nosnost (např. 1500 kg), F znamená skládací Falt (lze sklopit), 4 znamená čtyři válce. Další informace naleznete v kódu typu Bär Cargolift.
Závěr
Po částech I a II o typech výtahů jste získali přehled o typech plošin společnosti Bär Cargolift. Na tomto základě můžete stavět!
