Nosnost zadního hydraulické zdvihací plošiny

Nosnost: Jaké zatížení plošina zvedá?

"Zatížení" - známé také jako nosnost, zdvihací síla, jmenovitá nosnost nebo jmenovité zatížení - označuje maximální hmotnost, kterou může hydraulická zdvihací plošina bezpečně zvednout a spustit. Obvykle se udává v kilogramech (kg). Maximální přípustné zatížení plošiny je výsledkem rozsáhlých testů a certifikací prováděných ve společnosti BÄR.

Každý plošina Bär Cargolift je konstruována pro určitou maximální nosnost. Jednoduché modely začínají na 500 kg, zatímco vysoce výkonné modely mohou zvedat až 3 000 kg. Nosnost zdvihu souvisí s nosným vozidlem: menší dodávky, užitkové a středně těžké nákladní vozy mají často nižší nosnost od 500 kg do maximálně 1 500 kg, protože nosnost může být omezena i výrobcem vozidla. Naproti tomu hydraulická zdvihací plošinay Cargolift pro těžké nákladní automobily mají vyšší nosnosti od 2 000 kg do 3 000 kg.

Při výběru zadní hydraulické zdvihací plošiny je často klíčovým kritériem nosnost, tj. jakou hmotnost může plošina zvednout. Samotná nosnost však neposkytuje žádné informace o skutečném výkonu zadního hydraulické zdvihací plošiny. Je to proto, že jakmile se zvýší výška plošiny, vyvstává otázka, kam se břemeno umístí.

Vzdálenost nákladu: Kam paletu na plošině umístit?

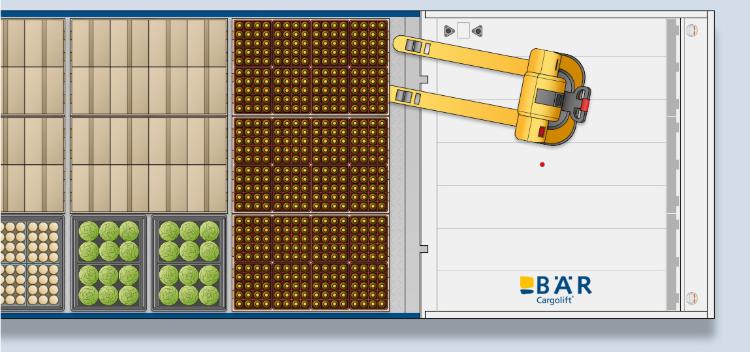

Při používání plošiny je důležité přesně vědět, kde je náklad na plošině umístěn. Čím dále je náklad od vozidla - tj. čím větší je "vzdálenost nákladu", střed nákladu nebo těžiště nákladu - tím menší hmotnost může hydraulická zdvihací plošina zvednout. To je uvedeno jak na typovém štítku na hydraulické zdvihací plošině Cargolift, tak v diagramu zatížení. Zátěžová vzdálenost se obvykle udává v milimetrech (mm).

Společnost BÄR také uvádí vzdálenost zatížení příslušného vozíku Cargolift na plošině: najdete zde buď červenou tečku označující vzdálenost zatížení, nebo profil hrany plošiny, který pomáhá při orientaci.

Zátěžový moment: Jak silný je zadní zdvih?

Kombinace nosnosti a vzdálenosti zatížení se nazývá "zatěžový moment" nebo "nosnost". Udává se v kilonewtonmetrech (kNm). Tento údaj nejlépe ukazuje, jak silná je hydraulická zdvihací plošina ve skutečnosti. Platí pro něj následující pravidla:

Zátěžový moment = nosnost x vzdálenost zatížení

Každý hydraulická zdvihací plošina Bär Cargolift je navržen a testován s definovaným zatěžovacím momentem v souladu s požadavky normy DIN EN 1756-1 (hydraulická zdvihací plošinay - Plošinové hydraulická zdvihací plošinay pro upevnění na kolová vozidla - Bezpečnostní požadavky - Část 1: hydraulická zdvihací plošinay pro nákladní vozidla). Konkrétní hodnota je zdokumentována v technickém listu příslušného hydraulická zdvihací plošinau Bär Cargolift a také v prospektech.

Proč je to důležité? To se dozvíte v bezpečnostních pokynech níže.

Zátěžové diagramy plošin Bär Cargolifts

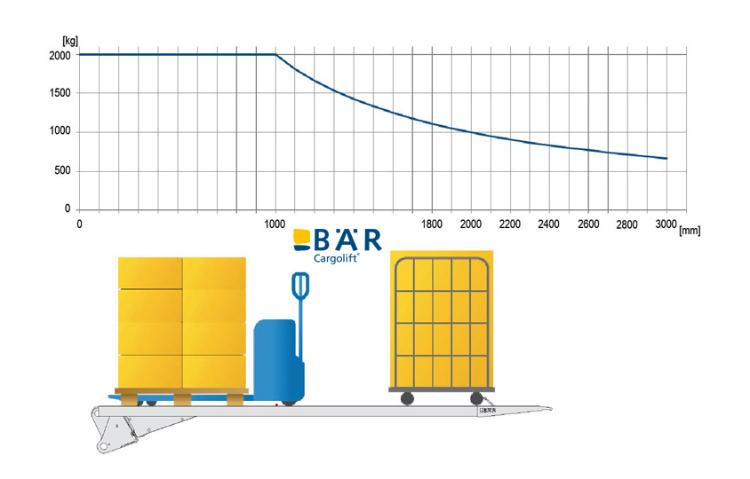

V zátěžovém diagramu přesně vidíte, jaká hmotnost je v kterém bodě povolena. Aby se zabránilo přetížení, tj. překročení přípustné nosnosti, jsou některé hydraulické zdvihací plošiny Bär Cargolift omezeny rozsahem dostupných výšek plošin.

Níže naleznete schémata zatížení skupin výrobků Bär Cargolift rozdělených podle stupňů nosnosti:

• Nosnost 500 kg / 600 kg - VanLift Standard / FreeAccess
• Nosnost 750 kg - Standard / FreeAccess
• Nosnost 1000 kg / 1500 kg - standardně
• Nosnost 2000 kg / 2500 kg / 3000 kg - standardně
• Nosnost 1500 kg / 2000 kg / 2500 kg / 3000 kg - RetFalt - lze podjet jednoduše sklopenou plošinou - montáž na nákladní automobily
• Nosnost 2000 kg / 2500 kg / 3000 kg - RetFalt - možnost podjezdu s jednosklopnou plošinou - montáž na návěs
• Nosnost 1500 kg / 2000 kg / 2500 kg / 3000 kg - Ret/HydFalt - lze podjíždět s dvojitě sklopenou plošinou
• Nosnost 1000 kg / 1500 kg / 2000 kg - Falt - skládací Cargolift

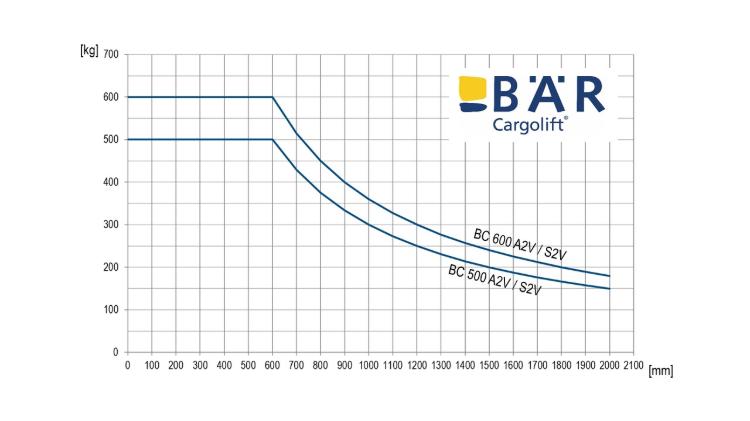

Diagram zatížení zobrazuje VanLift pro panelové dodávky / užitkové s nosností 500 kg nebo 600 kg - v závislosti na přípustné nosnosti vozidla:

• BC 500 A2V s nosností 500 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 3 kNm.
• BC 500 S2V s nosností 500 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 3 kNm.
• BC 600 A2V s nosností 600 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 3,6 kNm.
• BC 600 S2V s nosností 600 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentem 3,6 kNm.

Co znamená název produktu? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, A znamená FreeAccess (svislá, vertikálně sklopená plošina) nebo S jako Standard (svislá plošina), 2 znamená dva válce, V jako Van. Další informace naleznete v kódu typu Bär Cargolift.

Diagram zatížení zobrazuje standardní / FreeAccess Cargolift pro podvozky dodávek s nosností 750 kg:

• BC 750 A2L s nosností 750 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 4,5 kNm.
• BC 750 S2L s nosností 750 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 4,5 kNm.
• BC 750 S4 s nosností 750 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 4,5 kNm.
• BC 750 S2S s nosností 750 kg při vzdálenosti zatížení 750 mm a zatěžovacím momentem 5,6 kNm.

Co říká název výrobku? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, A znamená FreeAccess (svislá, vertikálně sklopená plošina) nebo S jako Standard (svislá plošina), 2 označuje dva válce, písmeno za ním označuje zvláštní technickou vlastnost. Další informace naleznete v typovém kódu vozíku Bär Cargolift.

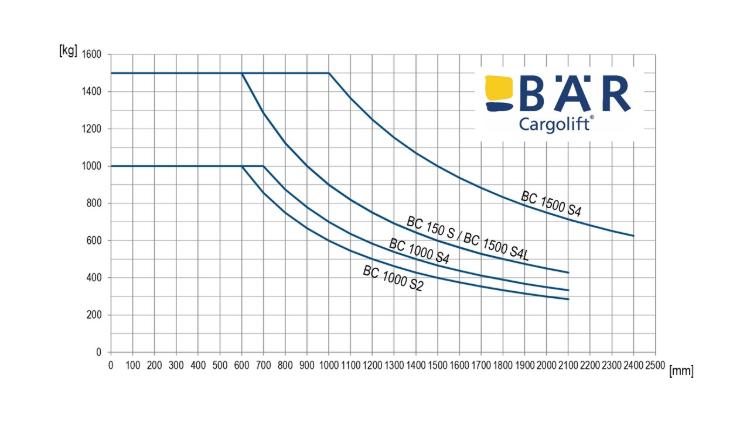

Diagram zatížení zobrazuje standardní hydraulická zdvihací plošinay Cargolift s nosností 1 000 kg a 1 500 kg:

• BC 1000 S2 s nosností 1 000 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 6 kNm.
• BC 1000 S4 s nosností 1 000 kg při vzdálenosti zatížení 900 mm a zatěžovacím momentu 9 kNm.
• BC 150 S s nosností 1 500 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 9 kNm.
• BC 1500 S4L s nosností 1 500 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentem 9 kNm.
• BC 1500 S4 s nosností 1 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentem 15 kNm.

Co tyto zkratky znamenají? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, S znamená standardní (vzpřímená plošina), 2 znamená dva válce, 4 znamená čtyři válce, písmeno za ním označuje zvláštní technickou vlastnost. Další informace naleznete v článku o typovém kódu Bär Cargolift.

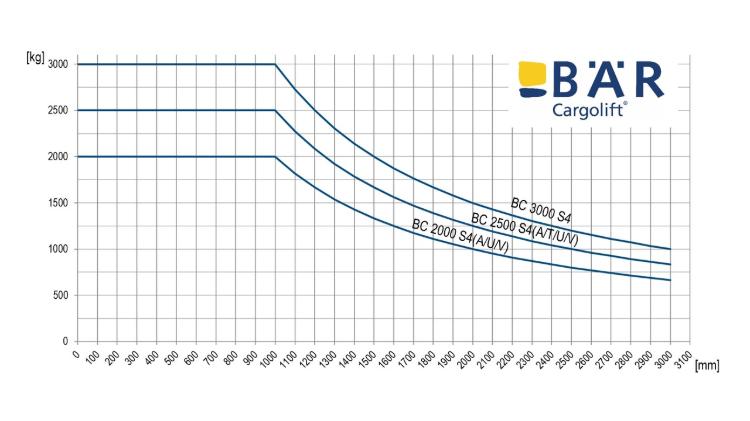

Diagram zatížení zobrazuje standardní hydraulická zdvihací plošinay Cargolift s nosností 2 000 kg, 2 500 kg a 3 000 kg:

• BC 2000 S4 s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2000 S4A s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2000 S4U s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2000 S4V s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2500 S4 s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2500 S4A s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2500 S4T s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2500 S4U s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2500 S4V s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 3000 S4 s nosností 3 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 30 kNm.

Zajímá vás, co tyto zkratky znamenají? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, S znamená standardní (vzpřímená plošina), 4 označuje čtyři válce, písmeno za ním označuje zvláštní technickou vlastnost. Další informace naleznete v článku o typovém kódu Bär Cargolift.

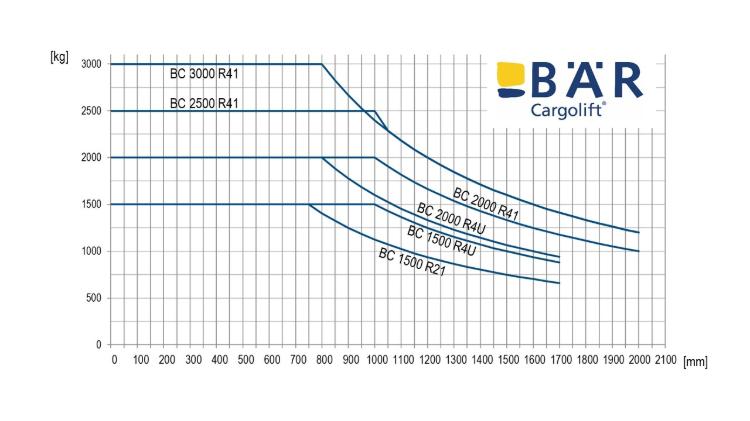

Diagram zatížení ukazuje hydraulické zdvihací plošiny RetFalt Cargolift - přístupné s jednosklopnou plošinou - pro montáž na nákladní automobily:

• BC 1500 R21 s nosností 1 500 kg při vzdálenosti zatížení 750 mm a zatěžovacím momentem 11,25 kNm.
• BC 1500 R4U mit Tragkraft 1 500 kg bei Lastabstand 1 000 mm und Lastmoment 15 kNm.
• BC 2000 R4U s nosností 2 000 kg při vzdálenosti zatížení 800 mm a zatěžovacím momentu 16 kNm.
• BC 2000 R41 s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2500 R41 s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 3000 R41 s nosností 3 000 kg při vzdálenosti zatížení 800 mm a zatěžovacím momentu 24 kNm.

Zajímá vás, co tato zkratka znamená? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, R znamená RetFalt (lze pod něj vjet s plošinou jednoduše ručně sklopenou), 4 znamená čtyři válce, písmeno za ním označuje speciální technickou vlastnost. Další informace naleznete v článku o typovém kódu Bär Cargolift.

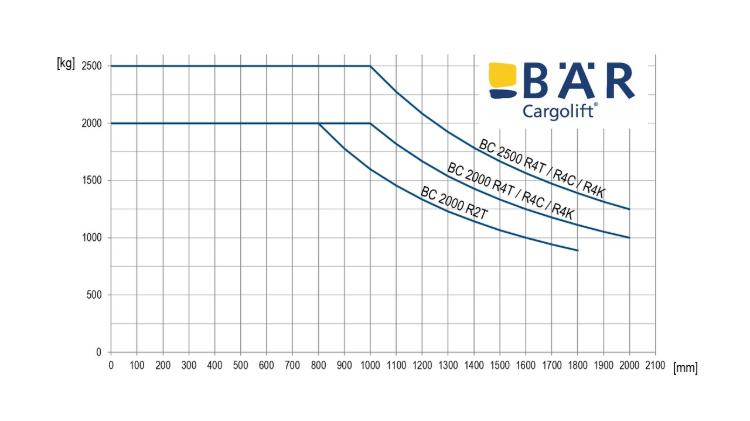

Diagram zatížení ukazuje hydraulická zdvihací plošinay RetFalt Cargolift - přístupné s jednosklopnou plošinou - pro montáž na návěsy:

• BC 2000 R2T s nosností 2 000 kg při vzdálenosti zatížení 800 mm a zatěžovacím momentu 16 kNm.
• BC 2000 R4T s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2500 R4T s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2000 R4C s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2500 R4C s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.
• BC 2000 R4K s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 2500 R4K s nosností 2 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 25 kNm.

Zajímalo by mě, co říká název výrobku? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, R znamená RetFalt (lze pod něj vjet s plošinou jednoduše ručně sklopenou), 4 znamená čtyři válce, písmeno za ním označuje speciální technickou vlastnost. Další informace naleznete v článku o typovém kódu Bär Cargolift.

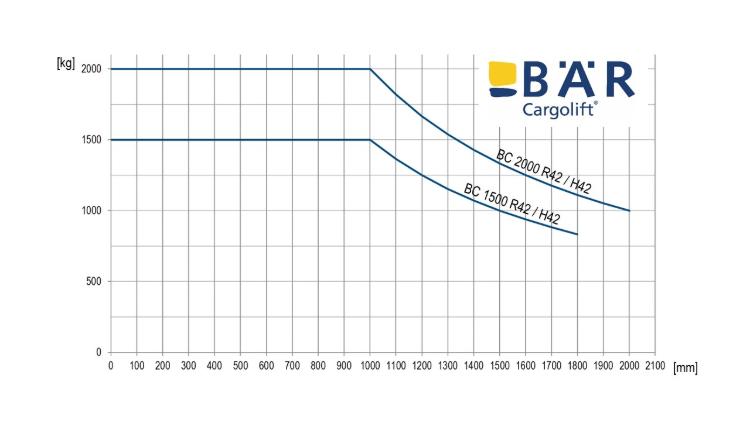

Diagram zatížení ukazuje Ret/HydFalt Cargolift - přístupný s dvojitě sklopenou plošinou:

• BC 1500 R42 s nosností 1 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentem 15 kNm.
• BC 2000 R42 s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.
• BC 1500 H42 s nosností 1 500 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 15 kNm.
• BC 2000 H42 s nosností 2 000 kg při vzdálenosti zatížení 1 000 mm a zatěžovacím momentu 20 kNm.

Co říká název výrobku? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, R znamená RetFalt (lze podjíždět s ručně sklopenou plošinou), zatímco H znamená HydFalt (lze podjíždět s hydraulicky sklopenou plošinou), 4 označuje čtyři válce, následující 2 znamená dvojité sklopení plošiny. Další informace naleznete v článku o typovém kódu Bär Cargolift.

Skládací zdvihací plošiny jsou znázorněny na schématu zatížení:

• BC 1000 F2 s nosností 1 000 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 6 kNm.
• BC 1000 F4 s nosností 1 000 kg při vzdálenosti zatížení 600 mm a zatěžovacím momentu 6 kNm.
• BC 1500 F2 s nosností 1 500 kg při vzdálenosti zatížení 700 mm a zatěžovacím momentu 10,5 kNm.
• BC 1500 F4 s nosností 1 500 kg při vzdálenosti zatížení 700 mm a zatěžovacím momentu 10,5 kNm.
• BC 2000 F2 s nosností 2 000 kg při vzdálenosti zatížení 700 mm a zatěžovacím momentu 14 kNm.
• BC 2000 F4 s nosností 2 000 kg při vzdálenosti zatížení 700 mm a zatěžovacím momentu 14 kNm.

Co znamená název produktu? Stručně řečeno:

BC znamená „Bär Cargolift“, následuje nosnost, F znamená Falt (skládací), 4 znamená čtyři válce. Další informace naleznete v typovém kódu Bär Cargolift.

Bezpečnostní pokyny

Dodržení stanovené nosnosti a zátěžového momentu je pro bezpečný provoz zadní hydraulicéá zdvihací plošiny zásadní. Přetížení může vést k poškození hydrauliky, deformaci plošiny, zvýšenému opotřebení a v nejhorším případě k nehodám s následkem zranění osob. Překročení povolené nosnosti může vést k tzv. násilnému poškození. Poškození způsobené násilím je vyloučeno ze záruky a ze smluv o údržbě a opravách.

Kromě toho je pro dlouhodobou funkčnost Cargoliftů zásadní pravidelná údržba a kontroly (v Německu každoroční kontrola UVV). Zanedbaná hydraulická zdvihací plošina může mít významný vliv na výkonnost.

Zde je několik praktických tipů pro používání zadní hydraulická zdvihací plošiny:

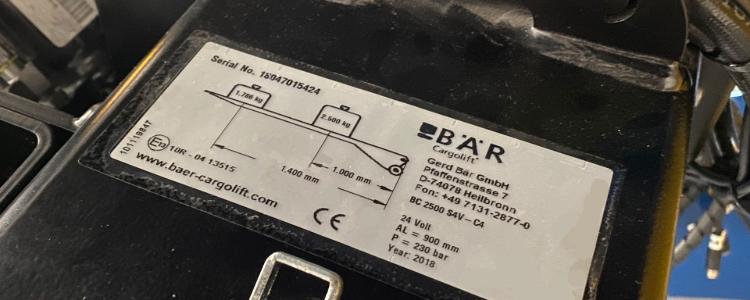

• Vždy dodržujte označení nosnosti a vzdálenosti nákladu na vaší plošině Bär Cargolift.
• Těžké náklady umístěte co nejblíže k vozidlu.
• Vždy dodržujte označení nosnosti a vzdálenosti na vaší plošině Bär Cargolift.
• Školení zaměstnanců o správném používání plošiny
  » Následuje samostatný článek o obecném lexikonu.
  » Podrobný návod k obsluze vaší plošiny Bär Cargolift naleznete online v sekci HowToCargoLift.

Závěr

Při výběru zadní hydraulické zdvihací plošiny bychom měli dbát nejen na nosnost, ale také na výšku plošiny a vzdálenost nákladu. Tyto faktory totiž ovlivňují skutečný výkon zadní hydraulická zdvihací plošiny. Rozhodujícím faktorem pro posouzení výkonu je moment zatížení, který vyplývá z nosnosti a vzdálenosti zatížení. Ve společnosti BÄR jsou všechny důležité hodnoty uvedeny také na typovém štítku na zdvihací plošině Cargolift. Kromě toho je na plošině vyznačena skutečná vzdálenost zatížení výtahu.

Při koupi však není důležitá jen nosnost a moment zatížení, ale také to, aby se Bär Cargolift hodil k danému vozidlu. Více se dozvíte v dalším článku.
